500 kVt generator dəsti

Kecheng tərəfindən quraşdırılmış 500 kVt generator Çin istehsalıdır. Vahidin nüvəsi Chongqing Cummins mühərrikini və Lille-ni qəbul edir Semir fırçasız generator, özünü işə salan idarəetmə sistemi ilə birlikdə yüksək etibarlılığa və sürətliliyə nail olur. cavab. Əsas enerji təchizatı kəsildikdən sonra 15 saniyə ərzində enerji təchizatı avtomatik olaraq işə salınır və gözləmə gücü 500 kVt-a qədərdir. Bu məhsul inteqrasiya edilmiş konteynerləşdirmə dizaynını, yığcam quruluşu, asan istehsalını qəbul edir. daşımaq və quraşdırmaq, müvafiq milli və beynəlxalq standartlara cavab verir. Bu müddət ərzində aşağı yanacaq sərfiyyatına malikdir əməliyyat və sabit performans, onu xüsusilə son dərəcə yüksək tələbləri olan yerlər üçün uyğun edir xəstəxanalar, məlumat mərkəzləri, sənaye parkları və böyük tədbirlər dəstəyi kimi enerji təchizatı davamlılığı.

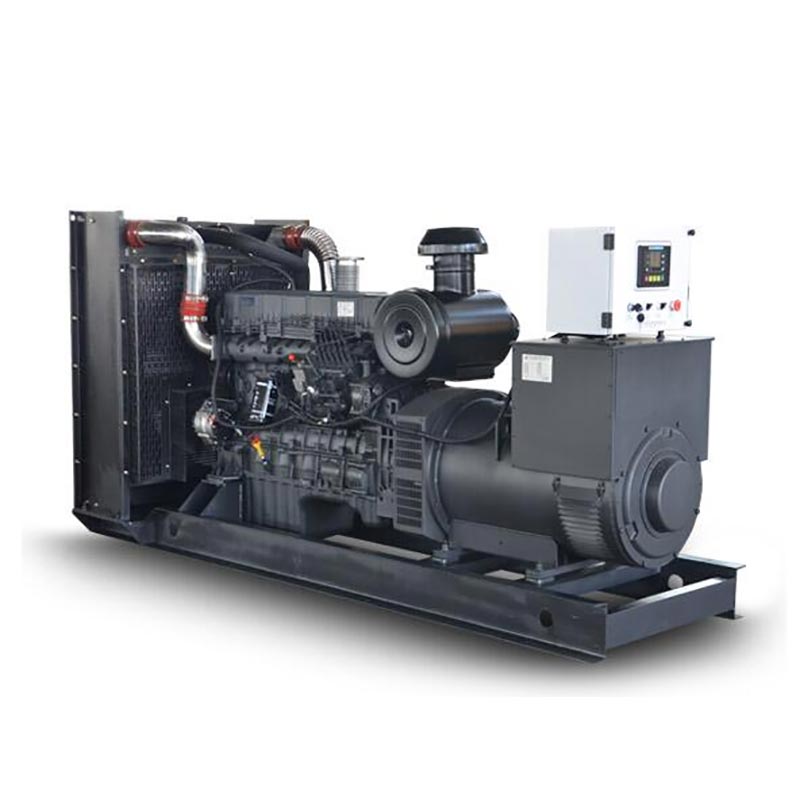

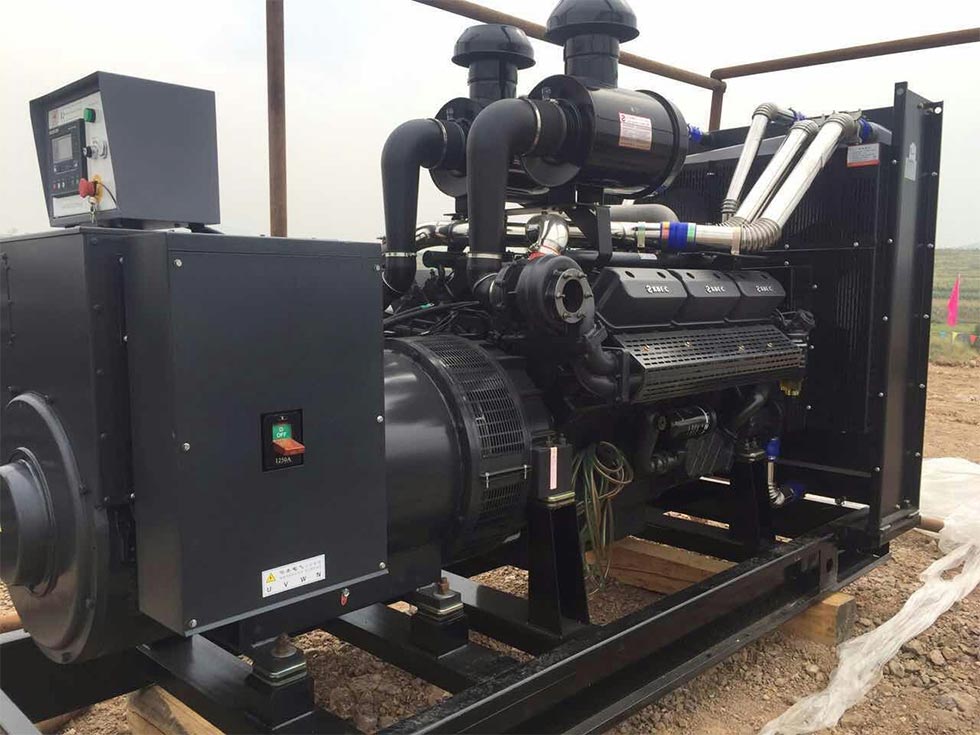

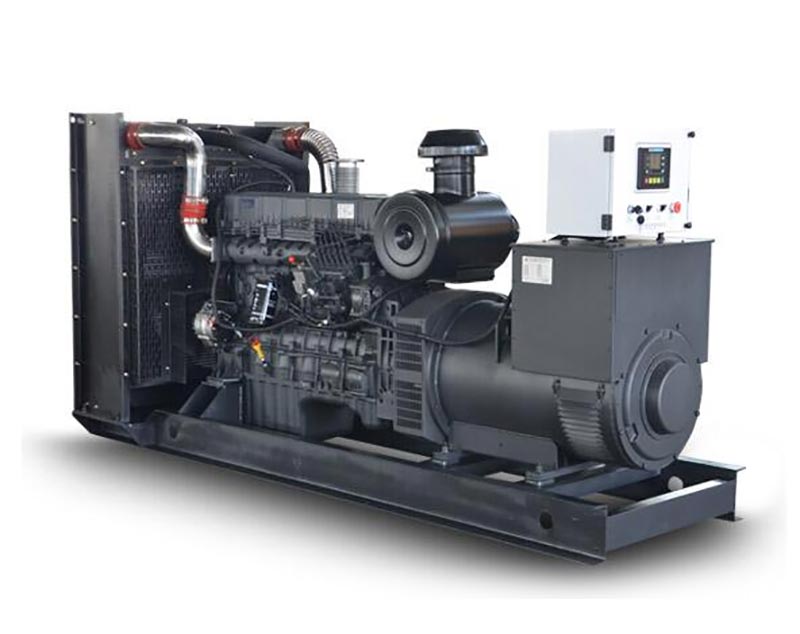

Kecheng 500kW generator dəstinin görünüşü

Əsas üstünlük

Cummins Mühərrikinin Performansının Təhlili

Bölmənin güc nüvəsi olaraq, Chongqing Cummins KTA19-G8 mühərriki 6 silindrli in-line quruluşunu, silindr diametrini qəbul edir. × vuruş 159mm × 159mm, yerdəyişmə 18.9L və turbo doldurma intercooling vasitəsilə 575kW ehtiyat güc çıxışına nail olur texnologiya. Onun PT birbaşa yanacaq vurma sistemi elektron idarəedici ilə birlikdə yanacağın miqdarını azaldır istehlak 206 g/kw·saat (75% yük) qədər aşağıdır ki, bu da analoji modellərdən 8% aşağıdır. -nin dizaynı yüksək möhkəm lehimli çuqun silindr bloku və inteqral saxta polad krank mili əsaslı təmiri təmin edir. interval 20.000 saatı aşır və -20 ℃ ilə 40 ℃ arasında geniş temperatur diapazonu üçün uyğundur.

Leroy Somer generatorlarının texniki məqamları

Lillesemma fırçasız generator (mühafizə sinfi IP23, izolyasiya sinfi H) AVR avtomatik gərginlik tənzimləməsini qəbul edir sistem, sabit vəziyyət gərginlik tənzimləmə dərəcəsi ≤±1%, keçid gərginlik bərpa müddəti <3 saniyə, təhlükəsiz təmin etmək üçün tibbi avadanlıq və dəqiq alətlər kimi həssas yüklərin istismarı. Generator a ilə təchiz edilmişdir PMG daimi maqnit həyəcanlandırma sistemi, elektrik şəbəkəsi dalğalandıqda belə sabit çıxışı təmin edir. The telefon harmonik əmsalı THF 2% -dən azdır, enerji keyfiyyəti üçün ciddi tələblərə cavab verir. rabitə baza stansiyaları və s.

Ağıllı özünü işə salma sistemi

500 kVt dizel generator dəsti LCD Çin maye kristal ədədi idarəetmə sistemi ilə təchiz olunub, ATS-i dəstəkləyir. ikiqat enerji təchizatı kommutasiyası və şəbəkədə aşağı gərginliyin aşkarlanması (cavab müddəti < 0,5 saniyə), üç dəfə başlanğıcın təkrar məntiqi və nasazlıqların öz-özünə diaqnozu. 24V DC başlanğıc sistemi, su gödəkçəsi ilə birlikdə qızdırıcı, -15℃ mühitdə 99% başlanğıc müvəffəqiyyət dərəcəsinə nail olur. Uzaqdan monitorinq modulu 16 yükləyə bilər real vaxt rejimində gərginlik, tezlik və yağ təzyiqi kimi əməliyyat parametrləri və arasında məlumat girişini dəstəkləyir mobil proqram və kompüter.

Texniki Parametr

Generator xüsusiyyətləri

Struktur dizaynı vurğulayır

• Modul tərtibat: Mühərrik, generator və idarəetmə sistemi amortizatorlar vasitəsilə çevik şəkildə bağlanır. vibrasiya ötürülməsini azaltmaq (amplituda ≤0.3mm) və avadanlığın xidmət müddətini uzatmaq.

- Aşağı səs-küyün optimallaşdırılması: İki qatlı səs izolyasiya örtüyündən istifadə etməklə (səs uducu pambıqdan daxili təbəqə + polad təbəqənin xarici təbəqəsi), empedanslı kompozit səsboğucu ilə birlikdə səs-küyü 75 dB-ə qədər azalda bilər (a Seçim olaraq səs keçirməyən qutu modulu tələb olunur).

- Baxım rahatlığı: Mühərrikin Yağ Filtri, Yanacaq Filtri və digər həssas hissələri mərkəzləşdirilmiş şəkildə yerləşdirilmişdir. Gündəlik texniki qulluq periferik komponentlərin sökülməsini tələb etmir, texniki xidmət vaxtının 50%-nə qənaət edir.

Ətraf mühitə uyğunlaşma

Cihaz GB/T 2423.16 qəlib testindən (dərəcə ≤2) və seysmik dayanıqlıq testindən (üfüqi sürətlənmə 0,2 q) keçdi, və ≤1000m hündürlükdə və ≤90% nisbi rütubətli mühitdə uzun müddət işləyə bilər (yox kondensasiya). Yanacaq sistemi 0# dizel (yay) və -10# dizel (qış) ilə uyğun gəlir və yüksək kükürdlü yanacaq olan ərazilərdə etibarlılığı təmin etmək üçün neft-su ayırıcısı (filtrləmə dəqiqliyi 10μm ilə) məzmun.

İstifadə üsulu

Başlamazdan əvvəl prosesin yoxlanılması

• Yanacaq sistemi: Yanacaq çənindəki yanacaq səviyyəsinin ≥30% olduğunu yoxlayın, yanacaq klapanını açın və içindəki bütün havanı çıxarın. boru kəməri (müqavimət artana qədər yanacaq pompasını əl ilə basın). - Elektrik sistemi: Batareya gərginliyi ≥24V, idarəetmə paneli "gözləmə" vəziyyətini göstərir və təcili dayandırma düyməsi sıfırlanır. - Mexaniki yoxlama: The yağ səviyyəsi yağ çubuğundakı H/L işarəsi arasında olmalıdır, soyuducu səviyyəsi genişlənmənin üçdə ikisinə çatmalıdır. tank və fan kəmərinin gərginliyi mətbuatın əyilməsinin 10-15 mm olması üçün olmalıdır.

Başlanğıc əməliyyatı addımları

• Avtomatik rejim: İdarəetmə panelinin düyməsini "Avtomatik" vəziyyətinə çevirin və sistem elektrik enerjisi monitorinqinə daxil olacaq dövlət. Şəbəkə enerjisi kəsildikdə o, avtomatik olaraq işə düşəcək (müvəffəqiyyətdən sonra ATS keçid vaxtı başlanğıc 10 saniyədən azdır).

- Manual rejim: "Start" düyməsini 3 saniyə basıb saxlayın. Bir dəfə sürət 1500rpm-ə və gərginliyə yüksəlir sabitləşir, çıxış açarını bağlayın (50±0,5Hz göstərən tezlikölçənə diqqət yetirin).

- Yükləmə tələbləri: Başladıqdan sonra 3 dəqiqə boş rejimdə olun (yağ təzyiqi ≥0,3MPa), yükü tədricən artırın. 50% və 10 dəqiqə qaçdıqdan sonra tam yükə qədər artırıla bilər.

Söndürmə əməliyyatının spesifikasiyası

• Normal sönmə: Əvvəlcə yükü götürün, mühərriki 5 dəqiqə boş buraxın (turbomühərrikin işləməməsi üçün həddindən artıq istiləşmə), "Stop" düyməsini basın və sürət 0-a düşdükdən sonra yanacaq klapanını bağlayın.

- Fövqəladə dayanma: Yağ təzyiqi 0,2MPa-dan az olduqda, suyun temperaturu 105 ℃-dən yuxarıdır və ya anormaldır səslər yaranır, dərhal qırmızı təcili dayandırma düyməsini basın. Hadisə baş verdikdən sonra, əvvəl səhv yoxlanılmalıdır yenidən işə salınır.

- Uzunmüddətli dayandırma: Həftədə bir dəfə işə salın (30 dəqiqə işləyin), batareya elektrolitini hər ay dəyişdirin (əgər ətraf mühitin rütubəti 75%-dən çox olduqda və yanacaq çəninə konservantlar əlavə edin.

Ehtiyat tədbirləri

Ekoloji tələblər

• Quraşdırma sahəsi: Qurğu ilə divar arasındakı məsafə 1,5 m-dən az olmamalıdır və havanın sahəsi soyuq havanın sirkulyasiyasını təmin etmək üçün giriş 2,5㎡-dən az olmamalıdır (hər kVt üçün 3m³/dəq hava həcmi tələb olunur) güc).

- Emissiya tələbləri: Egzoz borusu yağış qapağı ilə təchiz olunmalıdır. Üfüqi hissənin yamacı 3°-dən az olmamalıdır. Çıxış hava girişindən (5 metrdən çox məsafədə) uzaq tutulmalıdır işlənmiş qazın geri axınının qarşısını almaq.

- Yanğından Mühafizə Qaydaları: Kompyuter otağı 2 ədəd 8 kq quru tozlu yanğınsöndürənlərlə təchiz edilmişdir. Məsafə yağ çəni ilə qurğu arasında 1 m-dən çox olmalıdır. Yağın sızmasının qarşısını almaq üçün torpaq müalicə edilməlidir (budur epoksi qatran örtüyü istifadə etmək tövsiyə olunur).

Baxım dövrü

Təhlükəsizlik Xəbərdarlığı

İstismar zamanı qoruyucu kəmərin açılması qəti qadağandır. Generatorun son qapağının səthinin temperaturu 120 ℃-ə çatır, bu da yanıqlara səbəb olur. Baxımdan əvvəl əsas elektrik açarı ayırılmalı və “Do Yaxın deyil” lövhəsi asılıb. Kondansatörün boşaldılması müddəti 5 dəqiqədən az olmamalıdır. Tufan mövsümündə, torpaqlama müqaviməti ≤4Ω olaraq yoxlanılmalı və ildırım qoruyucunun işləmə gərginliyi 420V (xətt gərginliyi).

Ərizə işi

Kecheng-in 500 kVt generator dəsti Qingdao limanının avtomatlaşdırılmış terminalı kimi əsas layihələrə xidmət edir. 2023-cü ildə istifadəyə verilmiş) və Qilu Xəstəxanasının təcili elektrik təchizatı sistemi (2024-cü ildə quraşdırılacaq). zamanı 2024-cü ildə Weifang'da yay enerjisi nisbəti dövrü, müəyyən bir kimya müəssisəsi bu vahidi təmin etmək üçün qəbul etdi əsas istehsal xətlərinin fasiləsiz işləməsi. Orta hesabla 1260 saat elektrik enerjisi təmin etdi 480 saat uğursuzluqlar arasında. Eyni güc markası ilə müqayisədə yanacaq sərfiyyatı 1,2 ton azalıb.
