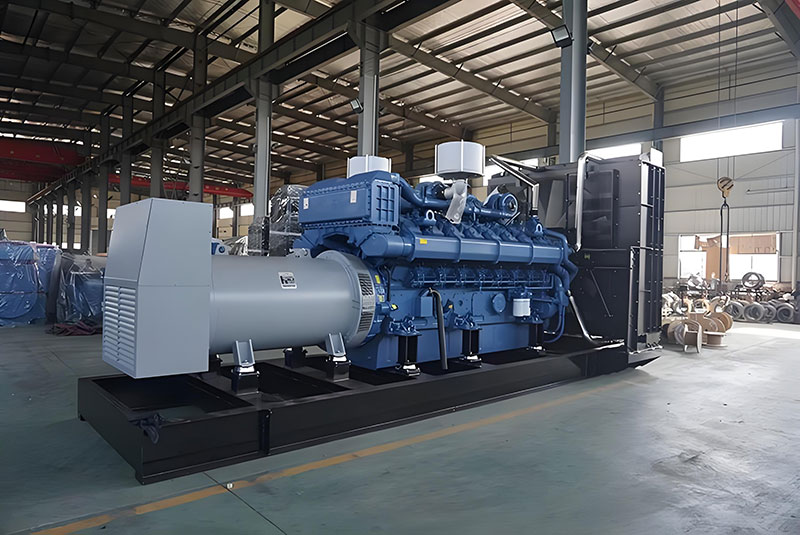

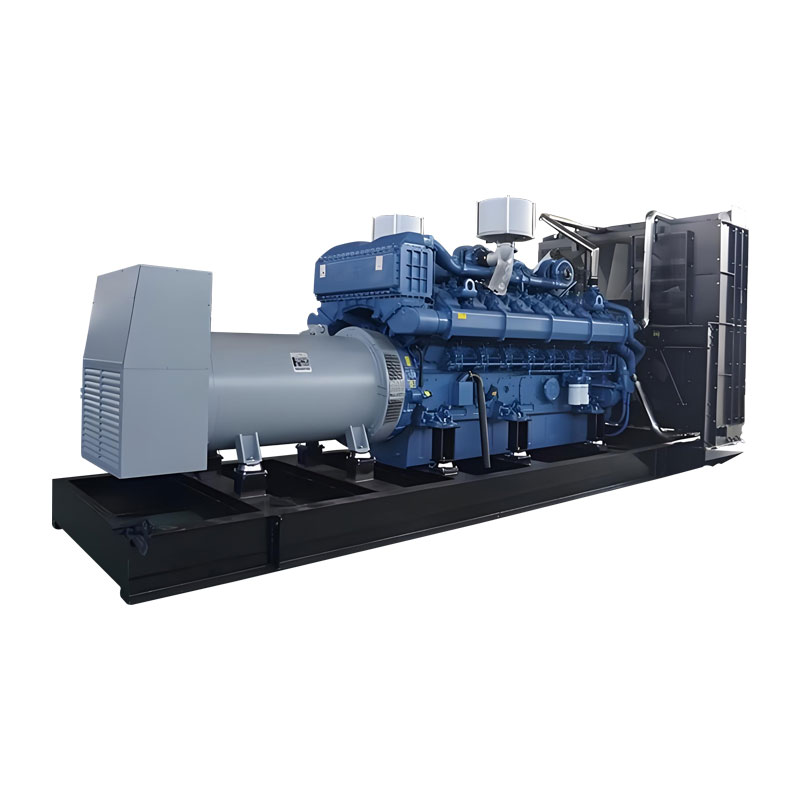

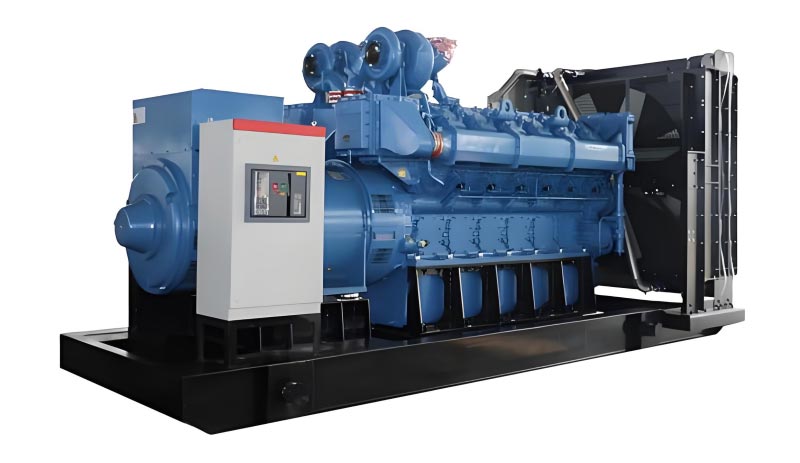

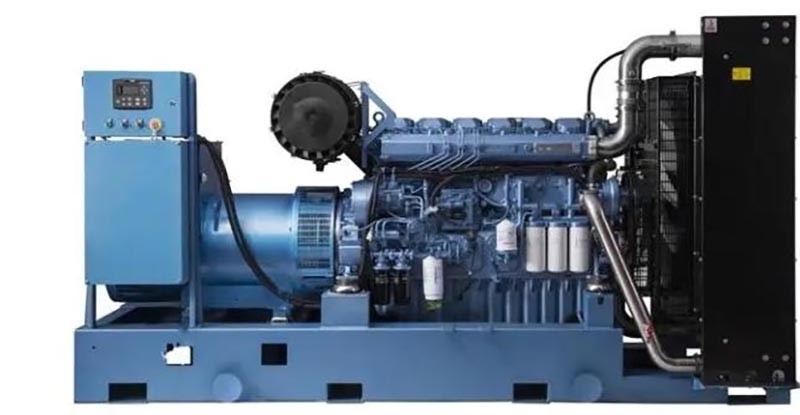

Yüksək Güclü Dizel Generator Dəsti

Kecheng tərəfindən Çində istehsal olunan yüksək güclü dizel generator dəsti ağır yük başlanğıc və davamlı ehtiyaclarını ödəyə bilər əməliyyat. Çox maşın paralelini dəstəkləmək üçün özünü inkişaf etdirən yüksək gərginlikli ağıllı nəzarətçini birləşdirir. əlaqə və yüksək gərginlikli monitorinq və əməliyyat sabit və etibarlıdır. Qoruyucu quruluşu avadanlıq möhkəmdir və müxtəlif ekoloji şəraitə uyğunlaşa bilir. Məhsul ciddi şəkildə millidir texniki standartlar. Əsas komponentlər daha uzun bir zəmanət müddəti ilə təmin edilir və güc nə qədər çox olarsa, bir o qədər uzun olar zəmanət müddəti. Böyük fabriklərdə, mədənlərdə, əsas, ehtiyat və ya pik təraş enerji təchizatına yaxşı uyğunlaşdırıla bilər, ağır infrastruktur, enerji əsasları və digər yerlər, xüsusilə ağır yük tətbiq ssenariləri üçün uyğun yüksək elektrik təchizatı üçün standartlar və davamlı tələblər. Yerli bir fabrik olaraq, Kecheng təmin etməyə sadiqdir belə kritik tələblər üçün peşəkar enerji təchizatı həlləri.

Kecheng 800-3000KW yüksək güclü dizel generator dəstləri tələblərə cavab olaraq hazırlanmış əsas avadanlıqdır. Üç güc diapazonunu əhatə edən "sənaye ağır elektrik təchizatı + enerji sisteminə zəmanət": 800-1500KW (böyük), 1500-2000KW (super-böyük) və 2000-3000KW (ağır) aşağıdakı kimi:

Tətbiq ssenariləri (Yüksək güclü xüsusi uyğunlaşma)

1. Böyük miqyaslı sənaye istehsalı ssenariləri (800-2000KW)

• Tətbiq olunan ssenarilər: Avtomobil nəqliyyatı istehsalçıları (möhürləmə istehsal xətləri, qaynaq robot qrupları), metallurgiya zavodları (polad emalı üçün yüksək soba ventilyatorları, polad yayma avadanlığı), kimya sənaye parkları (böyük reaksiya gəmiləri, sirkulyasiya edən su nasosu qrupları)

• Əsas dəyər: Nominal başlanğıc cərəyanın üç qatına tab gətirə bilər (ağır mühərrik avadanlığı ilə uyğun gəlir, məsələn 2000KW bir aqreqat 6000KW mühərriki işə sala bilər, bu da cihazın sönməsinə mane olur. 24 saat fasiləsiz dəstəkləyir istehsal xəttinin kəsilməməsini təmin etmək üçün tam yüklə işləmə (illik istismar müddəti ≥ 8000 saat). Bu illik enerjiyə qənaət dərəcəsi ilə "lazım olduqda yük tənzimlənməsinə" nail olmaq üçün zavod DCS sistemi ilə əlaqələndirilə bilər 8%-dən 12%-ə qədər.

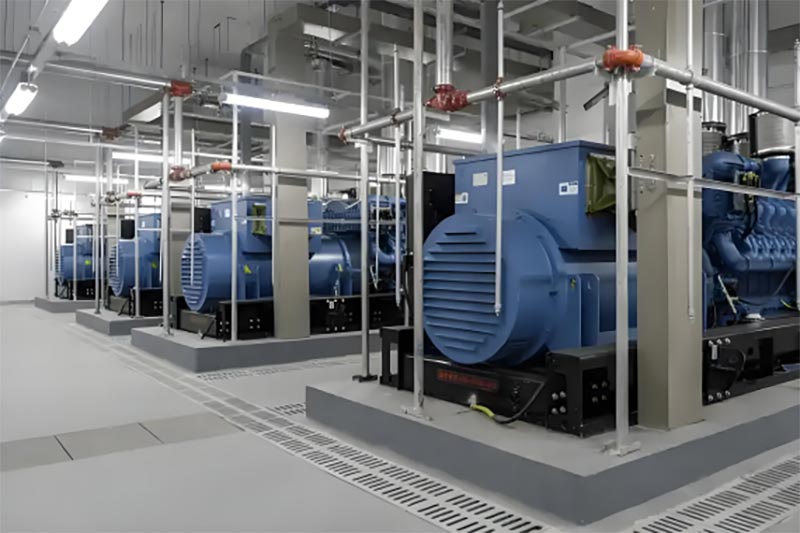

2. Super-böyük məlumat mərkəzi ssenariləri (1500-3000KW)

• Tətbiq olunan ssenarilər: Transsərhəd bulud hesablama mərkəzləri (100.000 + kabinet server qrupları, 10kV/35kV) yüksək gərginlikli enerji paylanması), maliyyə məlumat mərkəzləri (əsas ticarət sistemləri üçün ehtiyat enerji təchizatı, sıfır fasilə tələbləri)

• Əsas dəyər: Yüksək gərginlikli modellər (10kV/35kV) birbaşa yüksək gərginlikli enerji paylanmasına bağlıdır. məlumat mərkəzinin sistemi, azalma itkilərini azaldır (aşağı gərginlikli qurğularla müqayisədə enerjiyə 5-8% qənaət). Yüksək güc keyfiyyət (gərginliyin təhrif dərəcəsi ≤2%, tezlik sabitliyi ≤±0,1Hz), dəqiq serverləri qorumaq; Paralel dəstəkləyir genişlənmə tələblərinə cavab verən çoxsaylı blokların birləşdirilməsi (məsələn, tandemdə işləyən üç 1000KW blok) məlumat mərkəzləri. Bir vahidin uğursuzluğu ümumi enerji təchizatına təsir göstərmir.

3. Mədən və resursların inkişafı ssenariləri (1000-2500KW)

• Tətbiq olunan ssenarilər: Açıq mədənlər (mədən qırıcıları, mədən yük maşınları üçün yükləmə sistemləri), yeraltı kömür mədənləri (ventilyatorlar, drenaj nasosları, partlayışa davamlı növlər), əlvan metal mədənləri (mineral emalı avadanlığı, əritmə sobaları)

• Əsas dəyər: Partlayışa davamlı model Ex dⅡB T4 standartına uyğundur və tez alışan və mədənlərdə partlayıcı mühitlər; Mühərrik "ağır yağ/dizel ikili yanacaq keçidini" qəbul edir (isteğe bağlı), hansı ki, uzaq mədənlər üçün yanacağın daşınması xərclərini azaltmaq. Korpus yüksək möhkəm manqan poladdan hazırlanıb (zərbəyə davamlı və korroziyaya davamlı), mədən tozunun ağır iş şəraitinə tab gətirə bilən və vibrasiya, ≥ 15.000 saat MTBF ilə.

4. Liman və ağır İnfrastruktur ssenariləri (800-2000KW)

• Tətbiq olunan ssenarilər: Beynəlxalq limanlar (konteyner rıhtım kranları, portal kranlar), dənizlərarası körpülər (körpü) işıqlandırma, monitorinq sistemləri, küləyə davamlı avadanlıq), dəmir yolu qovşaqları (yüksək gərginlikli dartma enerjisi təchizatı ehtiyatı sürətli dəmir yolu stansiyaları)

• Əsas dəyər: "tez-tez start-stop + dəyişkən yükə" davamlıdır (məsələn, kran kranlarının fasilələrlə işləməsi), vahid cavab sürəti ≤1 saniyə, gərginlik dalğalanmalarından qaçınmaq; Yüksək gərginlikli çıxış (10kV) ilə uyğun gəlir portların yüksək gərginlikli paylayıcı şəbəkəsi, transformatorların konfiqurasiyasının azaldılması. IP54 mühafizəsi (IP65 üçün bəzi modellər), yüksək duz spreyi və limanlardakı rütubətli mühitlər üçün uyğundur. il.

5. Enerji bazası və ən yüksək təraş ssenariləri (1500-3000KW)

• Tətbiq olunan ssenarilər: Fotovoltaik/külək təsərrüfatları (fasiləvi enerjinin saxlanması üçün ehtiyat enerji mənbələri enerji istehsalı boşluqları), qaz elektrik stansiyaları (şəbəkə yükünün dəyişməsini düzəltmək üçün ən yüksək təraş ehtiyat qurğuları), Uzaq ərazilərdə müstəqil elektrik şəbəkələri (adalar, yaylalar, əsas enerji təchizatı kimi)• Əsas dəyər: Pik təraş cavab müddəti ≤10 saniyə, bu elektrik şəbəkəsinin yük boşluğunu tez doldura bilər (məsələn, külək enerjisi azaldıqda) kəskin); Yüksək hündürlük modeli (5000 metr hündürlükdə) üçün güc korreksiyası əmsalı ≥0,85-dir və Aşağı temperaturlu model üçün (-30 ℃ temperaturda) işə başlama müvəffəqiyyət nisbəti ≥99% təşkil edir. Elektrik şəbəkəsi ilə əlaqəni dəstəkləyin dispetçer sistemi "pik-valley elektrik qiymətlərinin optimallaşdırılması" nail olmaq və enerji istismarı xərclərini azaltmaq.

Məhsulun üstünlükləri (Yüksək güclü əsas rəqabət qabiliyyəti)

Texniki parametrlər (Tam güc diapazonu 800-3000KW)

Texniki xüsusiyyətlər (Yüksək güclü eksklüziv dizayn)

1. Təkmilləşdirilmiş enerji sistemi

• Mühərrikin optimallaşdırılması:

① 800-1500KW: Yuchai YC6C "yüksək təzyiqli ümumi dəmir yolu (2000bar) + turbomühərrikli soyutma" qəbul edir, bu da artır yanma səmərəliliyini 15% artırır və yağ dəyişmə dövrünü 1000 saata qədər uzadır.

② 1500-2000KW: Cummins QSK60 V tipli 16 silindrli quruluşa malikdir. Silindr bloku vermikulyardan hazırlanmışdır ağır yüklərə tab gətirə bilən qrafit çuqun (adi çuqundan 70% daha yüksək gücə malikdir) təsirlər.

③ 2000-3000KW: MAN D2876, Avro V/ABŞ Tier 4-ə cavab verən egzozdan sonrakı təmizləmə sistemi (SCR+DPF) ilə son emissiya standartları və qlobal ətraf mühitin mühafizəsi tələblərinə uyğunlaşma.

• Generator texnologiyası:

①Yüksək gərginlikli generator (6kV/10kV/35kV) temperatura davamlı epoksi şüşə parça borularla izolyasiya edilmişdir. H dərəcəsi (180℃) və ≥2 saniyə qısaqapanmaya davamlılıq müddəti.

② İdxal edilmiş həyəcanlandırma sistemləri (məsələn, Stanford, Marathon) ilə təchiz edilmiş, gərginliyin qurulması vaxtı ≤0.3-dir. saniyə, gərginlik tənzimləmə dərəcəsi ≤±0,5% təşkil edir və yük şokuna güclü müqavimət göstərir.

2. Yüksək gərginlikli paylayıcı inteqrasiya texnologiyası

• Yüksək gərginlikli keçid qurğusu: ABB/Siemens vakuum açarları və rele mühafizə cihazları ilə inteqrasiya olunub (həddindən artıq cərəyan, həddindən artıq gərginlik, torpaqlama mühafizəsi), GB 50060 "3-110kV yüksək gərginlikli dizayn koduna uyğundur. Kommutasiya qurğuları” və birbaşa istifadəçinin yüksək gərginlikli elektrik şəbəkəsinə qoşula bilər.

• Şəbəkəyə qoşulma nəzarəti: PCC nöqtəsi ilə təchiz edilmiş Dövlət Şəbəkəsi/müəssisə mikro şəbəkəsi ilə şəbəkə bağlantısını dəstəkləyir (ümumi əlaqə nöqtəsi) monitorinq cihazı, GB/T 19939 "Şəbəkə bağlantısı üçün texniki tələblərə uyğundur" Dizel generatorlarının istismarı" və şəbəkəyə qoşulma zamanı heç bir başlanğıc cərəyanı yoxdur;

• İzolyasiya monitorinqi: Yüksək gərginlikli sarımların izolyasiya müqavimətinin real vaxt rejimində monitorinqi (≥100MΩ), yüksək gərginlikli qəzaların qarşısını almaq üçün izolyasiya düşən zaman avtomatik siqnalizasiya.

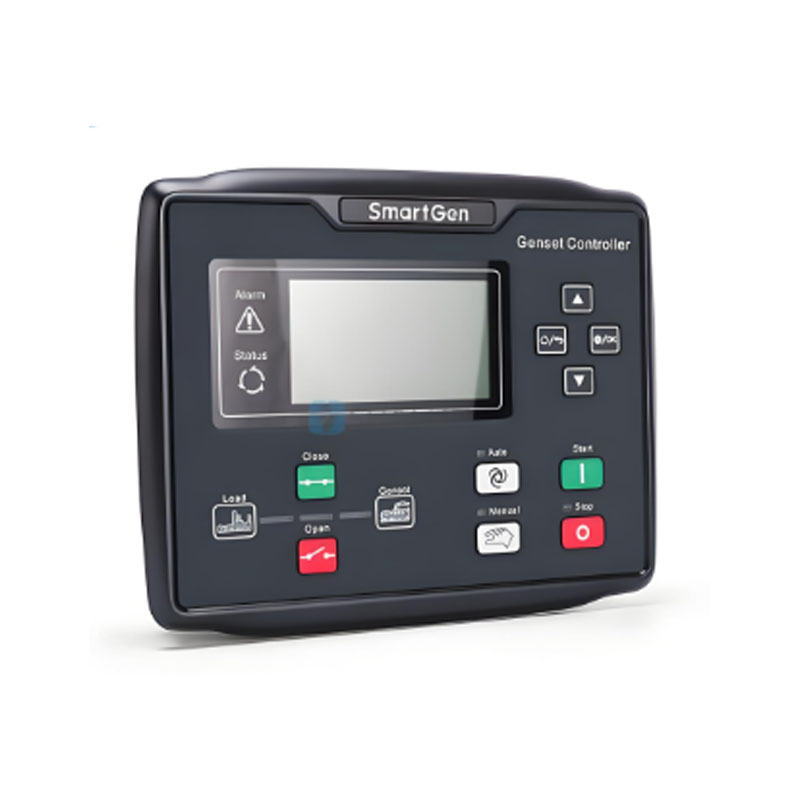

3. Ağıllı İdarəetmə Sistemi (KCPLC-06 Yüksək Gərginlikli Versiya)

• Əsas funksiyalar:

① Tam parametr monitorinqi: yüksək gərginlik/cərəyan, güc faktoru, enerji istehsalı, mühərrik suyunu göstərin temperatur/yağ təzyiqi və digər 30+ parametrlər, məlumatların saxlanmasını dəstəkləyir (1 illik tarixi məlumatlar);

② Çox maşınlı paralel əməliyyat: 8 ədəd paralel əməliyyatı dəstəkləyir, yük balansının sapması ≤5% (məsələn, 3 1000KW kimi) ümumi yükü 2800KW olan vahidlər, tək yük sapması ≤70KW);

③ Uzaqdan istismar və texniki xidmət: 4G/peyk şəbəkəsi vasitəsilə uzaqdan işə salma və dayandırma, parametri həyata keçirə bilər mobil APP/PC-də yoxlayın və nasazlığı yoxlayın və sənaye DCS/elektrik şəbəkəsi dispetçer sistemi ilə əlaqəni dəstəkləyin.

④ Pik təraş optimallaşdırılması: pik və vadi elektrikinə uyğun olaraq çıxış gücünü avtomatik tənzimləyin şəbəkənin qiyməti (pik vaxtda tam yükləmə, vadi vaxtında yükün azalması), illik 10% -dən 15% -ə qədər qənaət elektrik hesabı.

4. Ağır yükdən qorunma və ətraf mühitə uyğunluq

• strukturun qorunması:

① Korpus çərçivəsi 16Mn manqan poladla qaynaqlanır (dartılma gücü ≥510MPa), səth sink + ilə səpilir. antikorozif boya (pas müqavimət dərəcəsi ≥10), duz püskürtmə testi ≥1000 saat;

②  Partlamaya davamlı tipli bütün elektrik komponentləri Ex dⅡB T4 dərəcəlidir və partlayışa davamlı sızdırmazlıqdır qığılcım sızmasının qarşısını almaq üçün kabel interfeysləri üçün birləşmələr istifadə olunur;

• Ekstremal mühitlərə uyğunlaşma

① Yüksək temperatur mühiti (50℃): Müstəqil istilik yayılması üçün ikili soyutma qüllələri ilə təchiz olunmuş qurğu tam yüklə işləyə bilər.

② Aşağı temperatur mühiti (-30℃) : Mühərrik yağı ön qızdırıcısının, soyuducu suyun "üç qızdırma" sistemini quraşdırın ilkin qızdırıcı və yanacaq qızdırıcısı, başlanğıc müvəffəqiyyət dərəcəsi ≥99%.

③ Yayla mühiti (5000 metr) : Bir güclə suqəbuledici sistemi optimallaşdırın (yüksək təzyiqi 20% artırın) yüksək hündürlüklərdə gücün zəifləməsinin qarşısını almaq üçün ≥0,85 düzəliş əmsalı.

5. Uzun batareya ömrü və rahat texniki xidmət

• Yanacaq sistemi: 3000-5000L (304 paslanmayan poladdan hazırlanmış) böyük tutumlu yanacaq çəni ilə təchiz olunub. tam yükləmə diapazonu 20-30 saat. Limitsiz batareya əldə etmək üçün xarici yağ çənlərini (DN100 flanş interfeysi) dəstəkləyir həyat. İki yanacaqlı versiyalar (dizel/ağır yağ) dəyişdirilə bilər və ağır yağın qiyməti əvvəlkindən 30% aşağıdır. dizel.

• Baxım və optimallaşdırma:

① Böyük yağ tutumu (800-1500KW gücündə olan modellər üçün yağ tutumu 200-300L və yağ dəyişikliyi dövrü 1000 saatdır);

② Zəif hissələr (filtrlər, kəmərlər) standart dizaynı qəbul edir, beynəlxalq brendlərə uyğundur və yerli olaraq alınmalıdır.

③ Maşının gövdəsi böyük yoxlama qapısı (eni ≥1,5 metr) ilə qorunur, bu da sürücü üçün əlverişlidir. ağır təmir alətlərinin istismarı. Analoji məhsullarla müqayisədə yoxlama müddəti 30% qısalır.

Güc seçimi (yüksək gücün dəqiq uyğunluğu)

1. Əsas seçim əsası

2. Tipik ssenarilər üçün güc tövsiyəsi

İstifadə üsulu (Yüksək güc üçün eksklüziv əməliyyat)

1. İşə başlamadan əvvəl yoxlama (peşəkar komanda tərəfindən aparılır, 60 dəqiqə ərzində tamamlanır)

2.Startup əməliyyatı (iki nəfərlik əməkdaşlıq ilə yüksək gərginlikli və şəbəkəyə qoşulmuş modellərdə mövcuddur)

(1) Yüksək gərginlikli şəbəkəyə qoşulmayan model (sənaye əsas və ehtiyat güc)

1. Əvvəlcədən qızdırmanın işə salınması: nəzarətçi "əl ilə" rejimə keçir və "üç qızdırma" sistemini işə salır (aşağı temperatur mühitində 60-120 dəqiqə əvvəlcədən qızdırmaq, yağın temperaturu ≥20℃);

2. Mühərriki işə salın: “start” düyməsini sıxın (hidravlik start), sürəti müşahidə edin (tədricən 1500r/dəq. artır), yağ təzyiqi (≥0,3MPa), suyun temperaturu (tədricən 70 ℃-ə qədər yüksəlir) və parametrlər 10 dəqiqə sabitdir;

3. Yüksək gərginlikli bağlanma: İstismar və texniki xidmət personalı A parametrlərin normal olduğunu təsdiqləyir nəzarətçinin sonu, əməliyyat və texniki xidmət personalı B yüksək gərginlikli keçid qurğusunda işləyir: bağlayın "ayırıcı" → "vakuum açarını" bağlayın → yüksək gərginlikli voltmetrə (6kV/10kV±5%) müşahidə edin;

4. Dərəcəli yükləmə: "20%→50%→80%→100%" dərəcəli yükləməyə görə (hər mərhələ intervalı üçün 10 dəqiqə), təsirdən qaçın yük.

(2) Şəbəkəyə qoşulmuş modellər (Enerji pik təraş/Data mərkəzi)

1. Şəbəkəyə qoşulmuş hazırlıq: nəzarətçi “şəbəkəyə qoşulmuş” rejimə keçir və şəbəkəyə qoşulmuş rejimi təyin edir. parametrlər (gərginlik, tezlik və faza şəbəkəyə uyğundur);

2. Sinxron aşkarlama: nəzarətçi qurğunun və şəbəkənin sinxronluğunu (gərginlik) avtomatik aşkarlayır fərq ≤5%, tezlik fərqi ≤0.1Hz, faza fərqi ≤5°) və avtomatik olaraq şəbəkəyə qoşulma verir şərtləri yerinə yetirdikdən sonra təlimat;

3. Avtomatik şəbəkə bağlantısı: Vakuum açarı avtomatik olaraq bağlanır, qurğu enerjiyə qoşulur şəbəkəyə qoşulur və nəzarətçi çıxış gücünü avtomatik olaraq tənzimləyir (elektrik şəbəkəsinin yük tələbinə uyğun olaraq).

4. Əməliyyat monitorinqi: Şəbəkəyə qoşulmuş gücün və güc amilinin real vaxt rejimində monitorinqi (bir gecikməni saxlamaq) 0,8-0,9) həddindən artıq cərəyan və həddindən artıq gərginliyin qarşısını almaq üçün.

3. Əməliyyat monitorinqi (24 saat fasiləsiz, xüsusi işçi heyəti ilə)

• Real vaxt rejimində monitorinq: Hər 30 dəqiqədən bir qeyd edin: Yüksək gərginlik (6kV/10kV±5%), cərəyan (≤ nominal cərəyan), tezlik (50Hz±0,1Hz), mühərrik suyunun temperaturu (≤95℃), yağ təzyiqi (≥0,2MPa), izolyasiya müqaviməti (≥100MΩ);

• İstisna ilə işləmə:

① Yüksək gərginlikli izolyasiyanın azalması: Dərhal yükü azaldın və maşını söndürün və generatoru yoxlayın sarımlar (tozu təmizləyin və izolyasiyanı yoxlayın);

② Mühərrikin yüksək su temperaturu: Soyutma sistemindəki tərəzi təmizləyin və soyutma qülləsinin fanını yoxlayın.

③ Şəbəkəyə qoşulmuş gücün dəyişməsi: Elektrik şəbəkəsi dispetçerliyi ilə əlaqə saxlayın, qurğunun çıxışını tənzimləyin və qarşısını alın şəbəkədən ayrılma;

• Fövqəladə söndürmə: "Yüksək gərginlikli qısaqapanma", "mühərrikin qaçması" və ya "ciddi yağ sızması", dərhal "Fövqəladə söndürmə" düyməsini basın (yanacağı kəsin və yüksək gərginlikli elektrik açarını ayırın).

4. Söndürmə əməliyyatı (yüksək gərginlikli qəzaların və komponentlərin zədələnməsinin qarşısını almaq üçün

1. İyerarxik boşaltma: Şəbəkəyə qoşulmayan modellər üçün: Yükü tədricən 20%-ə qədər azaldın → Boşaltma 0-a qədər; Şəbəkəyə qoşulmuşdur modellər: Ayrılma üçün elektrik şəbəkəsinin göndərilməsinə müraciət edin → Nəzarətçi yükü avtomatik olaraq 0-a qədər azaldır→ Şəbəkəyə qoşulmuş elektrik açarını ayırın.

2. Yüksək gərginlikli söndürmə: Texniki xidmət işçisi B yüksək gərginlikli açar şkafında işləyir: "vakuum"u açın elektrik açarı" → "ayırıcı" nı açın → "topraklama açarını" bağlayın (boşaltma).

3. Söndürmə və soyutma: Mühərriki 15-20 dəqiqə boş rejimdə işlədin (silindr blokunu və turbomühərriki soyutmaq üçün) və sonra "Söndürmə" düyməsini basın.

4. Təhlükəsizlik bağlanması: Yanacaq klapanını bağlayın (uzun müddətli bağlanması üçün), nəzarətçinin enerji təchizatını ayırın, yüksək təzyiq sistemində hər hansı sızma və ya komponent zədələnməsini yoxlayın və əməliyyat məlumatlarını (güc istehsal, yanacaq sərfiyyatı, nasazlıqlar).

Təhlükəsizlik və Mühafizə (Yüksək Güc və Yüksək Gərginlik Xüsusiyyətləri)

1. Quraşdırma təhlükəsizliyi (Yüksək gərginlik və ağır iş xüsusiyyətləri)

• Sayt seçimi və tərtibatı:

① Quraşdırma sahəsi açıq alovdan (≥15 metr) və tez alışan və partlayıcı əşyalardan (≥20) uzaq olmalıdır. metr). Yüksək gərginlikli keçid şkafı ilə qurğu arasında məsafə ≥3 metr olmalıdır. Təhlükəsizlik hasarı (≥1,2 metr) quraşdırılmalı və “Yüksək gərginlik təhlükəsi” lövhəsi asılmalıdır.

② Torpağın daşıma qabiliyyəti qurğunun çəkisinin 1,5 qatından az olmamalıdır (məsələn, 20,000 kq vahid, ən azı 30,000 kq / ㎡ olmalıdır). Dəmir-beton təməl (qalınlığı az olmayan). 500 mm-dən çox) qəbul edilməli və bünövrə ilə təməl arasında yay vibrasiya izolyatorları quraşdırılmalıdır. vahid (vibrasiya ötürülməsini azaltmaq üçün).

③ Yüksək gərginlikli kabel çəkilməsi: Kabel xəndəklərindən istifadə edin (qum və kərpiclə) və ya sinklənmiş polad borulardan (divardan) keçin qalınlığı ≥5mm) və kabelin kəsişməsinə uyğun olmalıdır (məsələn, 10kV/2000KW modellər üçün, ≥120mm² mis kabellər tələb olunur) mexaniki zədələnməmək üçün.

• Yüksək gərginlikli təhlükəsizlik

① Qurğunun torpaqlanması: Yüksək gərginlikli tərəfdə torpaqlama müqaviməti ≤10Ω, aşağı gərginlikli tərəfdə isə topraklama müqaviməti olmalıdır. yan, ≤4Ω olmalıdır. Müstəqil torpaqlama şəbəkəsinə qoşulmalıdır (≥5 metr məsafədə). digər avadanlıqların torpaqlama şəbəkələri).

② İzolyasiya testi: Quraşdırıldıqdan sonra yüksək gərginliyin izolyasiya müqavimətini yoxlamaq üçün 2500V meqaohmmetrdən istifadə edin. dolama (≥100MΩ). Yalnız sınaqdan keçdikdən sonra güc tətbiq oluna bilər.

③ İldırımdan qorunma: İldırım çubuqlarını (qorunma radiusu ≥ qurğunun ölçüsündən 1,5 dəfə böyükdür) və ildırımdan qoruyun ildırım vurması nəticəsində yüksək gərginlikli komponentlərin zədələnməsinin qarşısını almaq üçün tutucular (yüksək gərginlikli tərəfdə paralel).

• Yanğından mühafizə konfiqurasiyası:

①Quraşdırma sahəsi 4 8 ​​kq ABC quru toz yanğınsöndürən, 2 CO₂ yanğınsöndürən ilə təchiz edilmişdir. (xüsusilə yüksək təzyiqli avadanlıq üçün) və 1 yanğın qumu (≥5m³ həcmi ilə).

② Yanacaq çəni müstəqil şəkildə qurulub (qurğudan ən azı 15 metr aralı), sızma əleyhinə hovuzla təchiz olunub (HDPE anti-sızma membranı ilə döşənmişdir) və maye səviyyəsinin göstəricisi və təcili bağlama klapanı ilə təchiz edilmişdir.

③ Yanğın zamanı fövqəladə hallara cavab planı hazırlamaq və hər rübdə bir dəfə yanğın təlimi təşkil etmək (tam iştirakla) istismar və texniki xidmət qrupunun).

2. Əməliyyat Təhlükəsizliyi (Yüksək Gərginlik və Ağır Yük Riskinə Nəzarət)

• Kadr tələbləri:

①Operatorlar "Yüksək Gərginlikli Elektrik Sertifikatı" və "Xüsusi Avadanlıq Operatoru Sertifikatı"na malik olmalıdırlar. (Heavy Duty Unit)", və işə başlamazdan əvvəl Kecheng tərəfindən 32 saatlıq xüsusi təlimdən sonra qiymətləndirmədən keçin. yazılar.

② Yüksək gərginlikli əməliyyat iki nəfərin əməkdaşlığını tələb edir (bir nəfər işləyir və bir nəfər nəzarət edir). Əməliyyatdan əvvəl "Yüksək gərginlikli əməliyyat biletini" doldurun və heç bir səhv olmadığını təsdiqlədikdən sonra, davam edin.

③İşləyərkən yüksək gərginlikli izolyasiya paltarı, izolyasiya ayaqqabısı və izolyasiya əlcəkləri (dayanıqlı) geyinin. gərginlik səviyyəsi ≥10kV) və izolyasiya alətlərindən istifadə edin (davamlı gərginlik sınağından keçmiş və standartlar daxilində olan) etibarlılıq müddəti).

• Əməliyyat əks göstərişləri:

① Lisenziyasız işçilərə və spirtli içki qəbul edənlərə yüksək gərginlikli sistemdən istifadə etmək qadağandır.

② Ayırıcını yük altında çəkməyin (qövs yanmalarının və avadanlıqların zədələnməsinin qarşısını almaq üçün).

③ Yüksək təzyiqli komponentləri sökmək və ya yüksək temperaturlu hissələrə (məsələn, egzoz kimi) toxunmaq qəti qadağandır. boru temperaturu ≥500℃) qurğu işləyərkən.

④ Tufan zamanı yüksək gərginlikli əməliyyatlar qəti qadağandır. Yüksək gərginlikli elektrik təchizatı olmalıdır ayrılmış və axıdılması üçün torpaqlanmışdır.

• Fövqəladə hallara cavab:

① Yüksək gərginlikli sızma: Dərhal "Fövqəladə Stop" düyməsini sıxın → izolyasiya avadanlığını qoyun → İstifadə edin yüksək gərginlikli açarı ayırmaq üçün izolyasiya çubuğu → Torpaq boşalması → sızma nöqtəsini tapın (məsələn, kabel zədələnmə, sarımın pozulması).

② Yanacaq sızması: Maşını söndürün → Yanacaq klapanını bağlayın → Egzoz sistemini işə salın (partlamaya davamlı model) → Yağ uducu pambıq və yanğınsöndürən qumla təmizləyin → Sızma yerini yoxlayın (flanş contası, yağ borusu kimi) qırılma).

③ Yanğın qəzası: Maşını söndürün → Yüksək gərginlikli enerji təchizatını ayırın → Quru toz/CO₂ yanğınından istifadə edin Yanğının söndürülməsi üçün yanğınsöndürənlər → 119-a zəng edin → İnsanları təxliyə edin → Ətrafdakı yanan materialları təcrid edin.

3. Təhlükəsizliyə qulluq (Yüksək gərginlikli və ağır yüklü komponentlər üçün müstəsnadır

• Baxımdan əvvəl hazırlıqlar:

① Qurğunun əsas enerji təchizatını ayırın (həm yüksək gərginlikli, həm də aşağı gərginlikli açarlar açıqdır), yanacağı bağlayın klapan qoyun və "Xidmət altındadır, işə salmayın" yazılmış xəbərdarlıq işarəsini asın.

② Yüksək gərginlikli sistem üçün "topraklama açarını" bağlayın. a ilə elektrik olmadığını təsdiqlədikdən sonra gərginlik detektoru, texniki xidmət göstərin.

③ Baxım alətlərini hazırlayın (izolyasiya açarları, yüksək gərginlikli sınaq alətləri, ağır qaldırıcı avadanlıqlar), ehtiyat hissələri hissələri (keçengdən orijinal yüksək gərginlikli komponentlər, sızdırmazlıq contaları) və qoruyucu avadanlıqlar (izolyasiya əlcəkləri, eynək, qoruyucu dəbilqə).

• Baxım əməliyyatının spesifikasiyası:

① Mühərrikə texniki qulluq: Mühərrik yağını dəyişdirərkən, xüsusi yağ nasosundan istifadə edin (ağır modellərdə böyük yağ var həcmi) və köhnə mühərrik yağını utilizasiya üçün ixtisaslı bir quruma təhvil verin. Klapanın boşluğunu tənzimləmək üçün a tork açarı (orijinal zavod standart torkuna uyğun olaraq) tələb olunur.

② Yüksək gərginlikli generatorun texniki xidməti: Sarma tozunu təmizləyin (0,3MPa sıxılmış hava ilə), izolyasiyanı yoxlayın müqavimət (≥100MΩ) və həyəcanlandırıcı karbon fırçasını dəyişdirin (aşınma ≤1/3).

③ Yüksək gərginlikli açar şkaflarına qulluq: Vakuum açarlarının kontaktlarını təmizləyin (onları incə zımpara ilə zımparalayın) zımpara və keçirici pasta tətbiq edin) və rele qoruma cihazlarını kalibrləyin (məsələn, həddindən artıq cərəyan parametrləri və açma vaxtı).

• Peşəkar texniki qulluq

① Mühərrikin dərinliyinin yoxlanılması (silindr təzyiqi, enjektorun atomizasiyası), yüksək gərginlik kimi kompleks texniki xidmət generatorun izolyasiyasının təmiri və şəbəkəyə qoşulma sisteminin kalibrlənməsi Kecheng tərəfindən yerində aparılmalıdır satış sonrası mühəndislər (yüksək gərginlik sertifikatlı) (ildə bir dəfə, pulsuz xidmət).

②Xidmətdən sonra "yük testi" (nominal gücün 80%-nə qədər yükləmə və 2 saat işləmə) aparılmalıdır. Yalnız monitorinq parametrləri normal olduqda və yüksək gərginlikli izolyasiya uyğun olduqda əməliyyat.

Baxım dövrü cədvəli (yüksək güc üçün)
