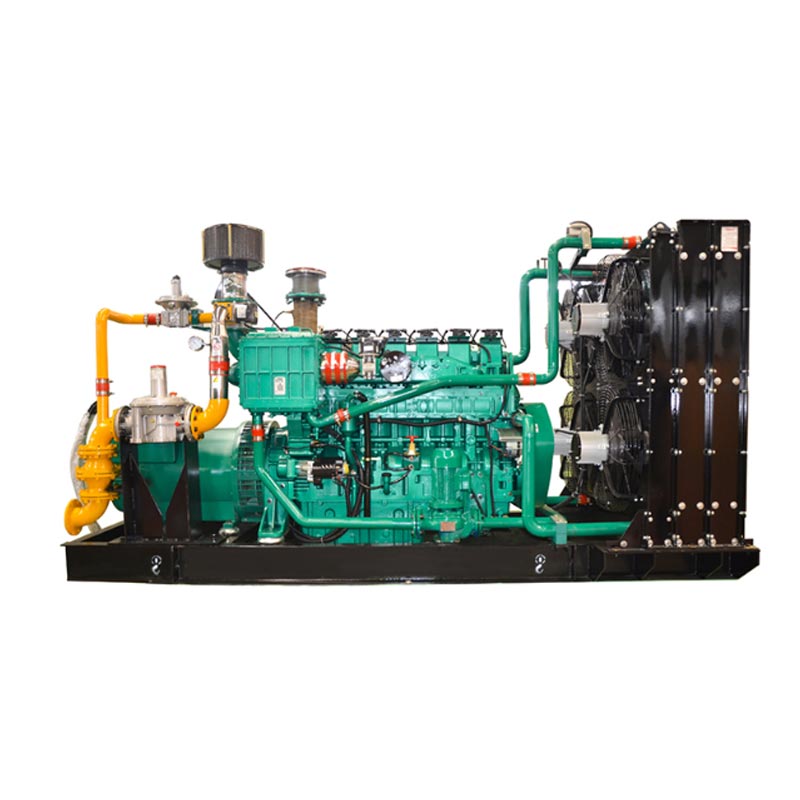

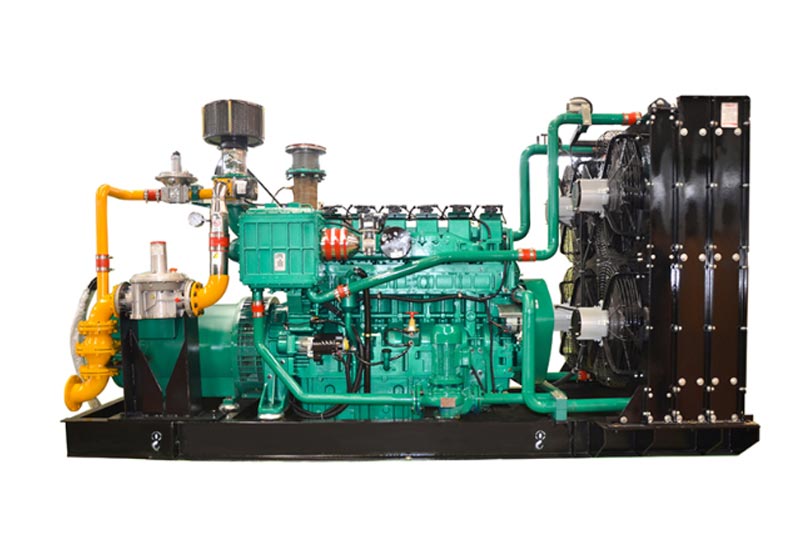

Donuz ferması üçün bioqaz generatoru dəsti

Çin Keçenin Donuz Təsərrüfatı üçün Bioqaz Generator Dəsti donuz fermalarından gələn peyin və kanalizasiyanı idarə edə və enerji əldə edə bilər. özünü təmin etmək. Bu avadanlıq xüsusi olaraq heyvandarlıq fermalarından bioqazın çevrilməsi üçün nəzərdə tutulub. Uyğunlaşa bilir bioqaz konsentrasiyası və çirklilik tərkibindəki dalğalanmalar və enerji istehsalı üçün stabil fəaliyyət göstərir. Vahid qəbul edir bioqazın ilkin təmizlənməsi, yüksək səmərəli daxili yanma mühərriki, generator və tullantı daxil olmaqla inteqrasiya olunmuş dizayn istilik bərpa cihazı. O, təkcə elektrik enerjisi istehsal etmir, həm də istehsal və ya gündəlik həyat üçün istilik enerjisini bərpa edir, bununla da enerjidən hərtərəfli istifadə dərəcəsini artırır. Məhsulun gücü 50 ilə 200 kilovat arasında dəyişir və damazlıq təsərrüfatının xüsusi inventar miqyasına və bioqaz istehsalına uyğun olaraq fərdiləşdirilə bilər. Əsas komponentlər iki il və ya 8000 saat zəmanət xidməti ilə təmin edilir. Bu sistem kiçik və orta ölçülülərə də kömək edə bilər iri miqyaslı donuz təsərrüfatları peyin və kanalizasiyanın resursdan səmərəli istifadəsinə nail olur, əməliyyat xərclərini azaldır və ekoloji cəhətdən təmiz və enerjiyə qənaət edən dairəvi istehsal modelini qurmaq.

Tətbiq ssenariləri (donuz fermaları üçün eksklüziv ssenarilər)

1. Donuz ferması öz enerji təchizatından istifadə edir

• Tətbiq olunan ssenarilər: Donuz otağının işıqlandırılması, yem emal avadanlığı (kırıcılar, qarışdırıcılar), ətraf mühitə nəzarət avadanlıqlar (ventilatorlar, su pərdələri, termostatlar), peyin təmizləyici avadanlıqlar (qarışdıran nasoslar, bərk-maye ayırıcıları)

• Əsas dəyər: O, elektrik şəbəkəsindən enerji təchizatını əvəz edir və elektrik enerjisi xərclərini azaldır (məsələ əsasında hesablanır) anbarda 500 donuz olan donuz ferması, gündə orta hesabla 120 kVt · saat elektrik enerjisi istehsal edərək, təxminən qənaət edir. İllik 30.000 yuan elektrik haqqı). Elektrik kəsildiyi zaman təcili enerji mənbəyi kimi xidmət edir donuzxanada ventilyasiya və temperatur nəzarətinin kəsilməməsini təmin etmək, donuzların ölümünün qarşısını almaq stress səbəbiylə.

2. Bioqaz tullantılarının istiliyinin bərpası və utilizasiyası

• Tətbiq olunan ssenarilər: Donuzxanalarda qış istiləşməsi (donuz inkubatorları, kökəlmə donuzxanaları), bioqazda izolyasiya fermentasiya çənləri (fermentasiya temperaturunu 35-40 ℃ saxlamaq və bioqaz hasilatını artırmaq), isitmə/isti işçilərin yaşayış yerlərində su

• Əsas dəyər: Generator dəstinin tullantı istiliyinin bərpa dərəcəsi ≥80% təşkil edir. 50kW model orta hesabla bərpa edə bilər Gündə 150 MJ istilik, 1000 kvadrat metrlik donuz ahırının istilik ehtiyaclarını ödəməklə, kömür/qaz xərclərini azaldır isitmə və "enerji istehsalı + istilik" ikili faydalarına nail olmaq.

3. Şəbəkəyə qoşulmuş enerji istehsalı (artıq elektrik enerjisindən artan gəlir)

• Tətbiq olunan ssenarilər: İri miqyaslı donuz fermaları (2000-dən çox donuz ehtiyatı ilə), kifayət qədər bioqaz istehsalı (gündəlik) bioqaz hasilatı ≥500 kubmetr) və öz-özünə istifadə edildikdən sonra artıq elektrik enerjisi milli enerjiyə qoşulur. şəbəkə

• Əsas dəyər: Milli yeni enerji şəbəkəsinə qoşulma subsidiyasından (0,3-0,5 yuan/kW · h) həzz alın. 200 kVt model üçün təxminən 1,2 milyon kVt · saat şəbəkəyə qoşulmuş elektrik enerjisi əlavə gəlir əldə edir 360.000-600.000 yuan. Eyni zamanda, ətraf mühitin mühafizəsi siyasətinin tələblərinə uyğun gəlir və kömək edir donuz təsərrüfatına “Yaşılçılıq nümayişi təsərrüfatı” adı verilsin.

4. Peyin və çirkab sularının təmizlənməsi üçün köməkçi qurğular

• Tətbiq olunan ssenarilər: Donuz ferması üçün Bioqaz Generator dəsti donuz fermalarında bioqaz ayırıcıları və bərk-maye ayırıcıları ilə əlaqələndirilə bilər. güc generator dəsti tərəfindən yaradılan bir enerji dövrünü meydana gətirərək, peyin təmizləmə sisteminə birbaşa verilir "peyin → bioqaz → elektrik → peyin emalı"

• Əsas dəyər: Peyin və kanalizasiya təmizləyici avadanlıqlar üçün yüksək elektrik enerjisi xərcləri məsələsini həll edin birbaşa bioqaz emissiyaları nəticəsində ətraf mühitin çirklənməsi və ətraf mühitin mühafizəsi tələblərinə cavab verir “İrimiqyaslı heyvandarlıq və quşçuluqdan çirklənmənin qarşısının alınması və ona nəzarət haqqında Əsasnamə”.

Məhsulun üstünlükləri (donuz fermalarının ağrı nöqtələrini həll etmək üçün nəzərdə tutulmuşdur)

Texniki parametrlər (Donuz Təsərrüfatlarında Ümumi İstifadə olunan Modellər)

Texniki xüsusiyyətlər (donuz fermaları üçün fərdi dizayn)

1. Bioqaz üçün ixtisaslaşdırılmış ilkin təmizləmə sistemi

• Keçenin "Üç Mərhələli Ön Təmizləmə Bölməsi" : birinci mərhələ quru desülfürizasiya (qarşısını almaq üçün hidrogen sulfidin çıxarılması daxili yanma mühərriklərinin korroziyası), ikinci mərhələ siklon dehidratasiyası (su buxarının bioqazdan ayrılması silindrlərdə suyun yığılmasının qarşısını alır) və üçüncü mərhələ təzyiq sabitləşdirici klapan (bioqaz təzyiqini sabitləşdirmək üçün) xüsusiyyətlərinə uyğun olan bioqaz hasilatındakı dalğalanmalar səbəbindən qeyri-sabit vahid sürətindən qaçın Donuz təsərrüfatlarında bioqazın "yüksək kükürd, yüksək rütubət və böyük istehsal dalğalanmaları".

2. Korroziyaya davamlı enerji sistemi

• Daxili yanma mühərriki bioqaz xüsusi porşen halqaları ilə təchiz edilmişdir (aşınmaya davamlı çuqundan hazırlanmışdır. xrom örtüklü təbəqə) və hidrogen sulfidin korroziyasına tab gətirə bilən klapanlar (paslanmayan poladdan hazırlanmışdır) bioqazda və 15.000 saata qədər (adi dizel mühərrikindən 50% daha uzun) xidmət müddəti var. komponentlər). Qığılcım şamı bioqazın natamam yanmasının qarşısını almaq üçün anti-karbon yatağı dizaynını qəbul edir. karbon yataqlarına səbəb olur və alovlanma ilə nəticələnir.

3. Donuz fermaları üçün eksklüziv intellektual idarəetmə sistemi

• Donuz təsərrüfatları üçün KCPLC-02 xüsusi nəzarətçi ilə təchiz olunub, o, dəstəkləyir: ① Bioqazın avtomatik uyğunlaşdırılması konsentrasiyası (metan konsentrasiyası 45%-dən aşağı olduqda avtomatik olaraq yükün azaldılması və avtomatik olaraq). alovlanmanın qarşısını almaq üçün 75% -dən çox olduqda yükü artırmaq); ② Temperatur nəzarəti ilə əlaqələndirilir bioqaz parçalayıcısı (generator dəstindən çıxan tullantı istiliyinə bioqaz parçalayıcının izolyasiyası üçün üstünlük verilir və Temperatur 35°C-dən aşağı düşəndə tullantı istilik klapan avtomatik olaraq açılır). ③ Mobil vasitəsilə uzaqdan monitorinq APP (donuz ferması tərəfindən uzaqdan idarəetmə üçün uyğun olan enerji istehsalı, bioqaz istehlakı və nasazlıq siqnallarına baxır menecerlər).

4. Tullantı istiliyinin mərhələli şəkildə utilizasiyası üçün layihə

• "İki dövrəli tullantı istiliyinin bərpasını" qəbul edin: Birinci dövrə silindr laynerindəki suyun tullantı istiliyini bərpa edir daxili yanma mühərriki (80-90 ℃ temperaturda) və onu donuzxanada qızdırmaq üçün təmin edir; The ikinci dövrə tullantı istiliyini işlənmiş qazdan (400-500 ℃ temperaturda) bərpa edir və fermentasiya temperaturunu saxlamaq üçün bir istilik dəyişdiricisi vasitəsilə bioqaz parçalayıcıda suyun dövranı, "enerji istehsalı → istilik → bioqaz istehsalının artırılması" enerji dövrünə nail olmaq, 15% daha çox enerji yaratmaq adi vahidlərə nisbətən dəyər.

5. Partlayışa davamlı təhlükəsizlik dizaynı

Bölmənin elektrik sistemi Ex dⅡB T4 partlayışa davamlı dərəcəsini qəbul edir (alışan və yanan elementlər üçün uyğundur). bioqazın partlayıcı xüsusiyyətləri). Bioqaz boru kəməri 304 paslanmayan poladdan (korroziyaya davamlı və partlayışa davamlı). Öntəmizləmə sistemi bioqaz sızması siqnalı ilə təchiz edilmişdir (həssaslıq ≤0,1% VOL), hansı "Partlayıcı Qaz Atmosferləri üçün Elektrik Cihazı" GB 3836.1 standartına uyğundur. Təhlükəsizliyi təmin edin donuz fermalarının istismarı.

İstifadə Metodu (Donuz Təsərrüfatları üçün Sadə Əməliyyat Prosesi)

1. İşə başlamazdan əvvəl yoxlama (Gündəlik məcburi)

2. Başlanğıc əməliyyatı (əsasən avtomatik rejimdə)

1. Öntəmizləmə sistemini işə salın: Bioqaz qazma qurğusunun çıxış klapanını açın, ilkin təmizləmə sistemini işə salın (kükürdsüzləşdirmə ventilyatoru, susuzlaşdırma nasosu) və onu 5 dəqiqə işə salın. Bioqaz təmizləndikdən sonra (metan konsentrasiyası ≥50% və təzyiq sabitləşir, bioqazı qurğuya aparan klapanı açın.

2. Bölmənin işə salınması: Controller sensor ekranında "Avtomatik işə salma" üzərinə klikləyin. Cihaz 30 saniyə əvvəlcədən qızdırıldıqdan sonra (uzadılmış aşağı temperaturlu mühitdə 1 dəqiqəyə qədər), işə salın. Fırlanma sürətini müşahidə edin (tədricən artırın 1500r/dəq), bioqazın giriş təzyiqi (0,8-1,2kPa) və enerji istehsalı gərginliyi (380V±5%). Bir dəfə parametrlər stabilləşdirin, avtomatik yükləyin (ilk yük 50% -dən çox deyil). 10 dəqiqə qaçın və sonra tam artırın yük.

3. Tullantı istiliyinin istifadəsi Parametrlər: Tullantıların istilik bərpa klapanını lazım olduqda tənzimləyin. Donuzxana tələb etdikdə isitmə, "istilik dövrəsini" açın. Bioqaz parçalayıcısının izolyasiyaya ehtiyacı olduqda, "bioqaz izolyasiyasını açın dövrə". Nəzarətçi avtomatik olaraq temperaturu izləyir və klapan açılışını tənzimləyir.

3. Əməliyyat Monitorinqi (Gündəlik İdarəetmə)

• Hər iki saatdan bir əsas parametrləri qeyd edin: enerji istehsalı, bioqaz istehlakı, metan konsentrasiyası və tullantıların istilik təchizatının temperaturu (donuzlar üçün istilik ≤60℃, bioqaz parçalayıcılar üçün izolyasiya ≤40℃). Bioqaz olduqda konsentrasiyanın 45%-dən aşağı olduğu aşkar edilərsə, bioqaz parçalayıcısının fermentasiya vəziyyətini dərhal yoxlayın (belə yem sürəti, qarışdırma tezliyi kimi).

• Nəzarətçinin həyəcanla işləməsi: "Aşağı bioqaz təzyiqi" kimi həyəcan siqnalları olduqda (bioqazın çıxış klapanını yoxlayın) həzmedici), "Yüksək suyun temperaturu" (soyutma sistemindəki miqyasın təmizlənməsi) və ya "kükürddən təmizləyicinin nasazlığı" baş verərsə, yük azaldılmalı və əvvəlcə maşın bağlanmalıdır. Yalnız nasazlıq aradan qaldırıldıqdan sonra maşın ola bilər yenidən başladı.

4. Söndürmə əməliyyatı (hər günün sonunda və ya nasazlıq halında)

1. Yükün azaldılması və bağlanması: Əvvəlcə yavaş-yavaş boşaldın (yükü 0-a endirin), klapanı birləşdirən klapanı bağlayın. qurğuya bioqaz, ilkin təmizləmə sistemini 5 dəqiqə işlək vəziyyətdə saxlayın (boru kəmərindəki qalıq bioqazı təmizləyin), sonra nəzarətçidə "Stop" düyməsini basın və blok dayanmazdan əvvəl 3-5 dəqiqə boş işləyəcək.

2. Sistemin bağlanması: İlkin təmizləmə sistemini (kükürddən təmizlənmə ventilyatoru, susuzlaşdırma nasosu) bağlayın, çıxış klapanını bağlayın bioqaz parçalayıcısının (maşın uzun müddət işləmədiyi zaman), bioqaz sızmasının və ya yağın olub olmadığını yoxlayın qurğudan sızma və cihazın səthindəki tozdan təmizləmək.

3. Məlumatların qeydi: Ümumi enerji istehsalını, ümumi bioqaz istehlakını və günün iş müddətini qeyd edin xərclərin uçotu və subsidiyaların tətbiqi üçün əsasdır.

Təhlükəsizlik və Mühafizə (Donuz Təsərrüfatları üçün Əsas Qaydalar)

1. Quraşdırma təhlükəsizliyi (Əsas tələblər)

• Sahə seçimi standartları: Bölmə bioqaz qazma qurğusunun küləyin aşağı istiqamətində quraşdırılmalıdır (ən azı Bioqaz qazma qurğusundan 10 metr məsafədə), donuzxananın yem saxlama sahəsindən və açıq alov mənbələrindən (belə qazanlar və sobalar kimi). Quraşdırma sahəsi yaxşı havalandırmaya malik olmalıdır (saatlıq ventilyasiya həcmi at vahidin həcmindən ən azı 20 dəfə çoxdur) və zəmin qığılcımsız olmalıdır (məsələn, sement + antistatik) örtük).

• Partlayışa davamlı dizayn: Bioqaz boru kəmərlərində partlayışa davamlı boru fitinqlərindən (məsələn, mis klapanların qarşısını almaq üçün) istifadə edilməlidir. zərbədən qığılcımlar) və hər 10 metrə bir partlayışa davamlı təzyiq relyef klapan quraşdırılmalıdır. boru kəməri. Elektrik avadanlıqları (məsələn, işıqlandırma və açarlar) partlayışa davamlı olmalıdır. etmək qəti qadağandır qurğunun yaxınlığında işləmək üçün partlayışa davamlı olmayan alətlərdən istifadə edin.

• Yanğından mühafizə konfiqurasiyası: Quraşdırma sahəsi 2 4 kq quru toz yanğınsöndürən (≤5) ilə təchiz edilmişdir. metr məsafədə) və yanğın qumu (≥0,5 m³ həcmli). "Açıq alov yoxdur" kimi xəbərdarlıq işarələri və “Alov və partlayıcı” qurğular qurulur, yanğından mühafizə vasitələrinin səmərəliliyi mütəmadi olaraq yoxlanılır.

2. Əməliyyat Təhlükəsizliyi (Kadrlar Normları)

• Sertifikatlı işçi heyəti: Operatorlar Kecheng Electric Power (bioqaz təhlükəsizliyi, qurğu) tərəfindən xüsusi təlim keçməlidirlər. əməliyyat), vəzifəyə başlamazdan əvvəl qiymətləndirmədən keçin və sertifikat əldə edin. Lisenziyasız kadrlardır bölmələrin istismarı qəti qadağandır.

• Əməliyyat əks göstərişləri: Cihaz işlək vəziyyətdə olduqda bioqaz boru kəmərini və ya partlayışa davamlı komponentləri sökməyin. əməliyyatda. Quraşdırma sahəsində siqaret çəkməyin və açıq alovdan istifadə etməyin. Bioqaz sızmasını yoxlayarkən müraciət edin boru birləşmələrinə sabunlu su (açıq alovun aşkarlanması qəti qadağandır). Baloncuklar aşkar edilərsə, maşını dayandırın dərhal idarə etmək üçün.

• Şəxsi qoruma: Əməliyyat zamanı antistatik iş paltarı və sürüşməyə qarşı ayaqqabı geyinin. Toz maskaları və əlcəklər taxın kükürddən təmizləyicilərlə təmasda olduqda (kükürddən təmizləyicilərlə dərinin qıcıqlanmasının qarşısını almaq üçün). Statik elektrik boşalmasına toxunun quraşdırma sahəsinə girməzdən əvvəl cihaz (insan bədənindən statik elektrik çıxarmaq üçün).

3. Təhlükəsizliyi qoruyun (müntəzəm yoxlama)

• Elektrik və qazın kəsilməsi: Baxımdan əvvəl qurğunun enerji təchizatı kəsilməlidir (əsas enerji təchizatını söndürün. keçid), bioqaz kəmərinin klapan bağlanmalı və boru kəmərindəki qalıq bioqaz azot və ya hava ilə təmizləmə (iş yalnız metan konsentrasiyasının ≤0,5% olduğu aşkar edildikdən sonra aparıla bilər. VOL). “Xidmət altındadır, işə salmayın” yazılan xəbərdarlıq lövhəsi asılmalıdır.

• Komponentə qulluq: Kükürddən təmizləyicini əvəz edərkən, o, yaxşı havalandırılan bir mühitdə aparılmalıdır. Köhnə kükürd təmizləyicisi möhürlənməlidir (ətraf mühitin çirklənməsinin qarşısını almaq üçün). Daxili yanmanın əsaslı təmiri zamanı mühərriklərdə asanlıqla qığılcım yarada bilən alətlərdən (polad açarlar kimi) istifadə etmək qəti qadağandır. mis açarlardan istifadə etmək tövsiyə olunur).

• Müntəzəm yoxlama: Bioqaz sızması siqnalının həssaslığı və partlayışa davamlı möhürləmə performansı elektrik avadanlıqları ayda bir dəfə yoxlanılır. Bioqaz kəmərinin divar qalınlığı ildə bir dəfə yoxlanılır dörddəbir (korroziya və perforasiyanın qarşısını almaq üçün). Hərtərəfli təhlükəsizlik qiymətləndirməsi Kecheng Electric tərəfindən aparılır İldə bir dəfə energetik.

4. Fövqəladə hallara reaksiya (qəfil hallar)

• Bioqaz sızması: Maşını dərhal dayandırın, bioqaz çənini və qurğunun bioqaz klapanını bağlayın, hamısını yandırın. Quraşdırma sahəsində ventilyasiya avadanlığı ilə təchiz olun, işçiləri küləkdən qarşı tərəfə təxliyə edin və ciddi şəkildə qadağan edin. hər hansı elektrik avadanlığının açarı (məsələn, işıqlar, mobil telefonlar). Metan konsentrasiyası aşağı düşdükdən sonra 0,5%, sızma nöqtəsini yoxlayın və təmir edin.

• Yanğın qəzası: Dərhal maşını dayandırın və qaz təchizatını kəsin. qoymaq üçün quru toz yanğınsöndürən istifadə edin yanğını söndürün (yanğı söndürmək üçün sudan istifadə etməyin, çünki bioqaz havadan yüngüldür və su onu örtə bilməz). At eyni zamanda 119-a zəng edin, donuz fermasında olan işçiləri və donuzları təhlükəsiz əraziyə təxliyə edin. Söndürdükdən sonra yanğın, yanğının səbəbini araşdırın (məsələn, elektrik qısaqapanması və ya açıq alov alovlanması).

• Bölmənin nasazlığının dayandırılması: Bioqazın kəsilməsi səbəbindən sönmə zamanı ehtiyat enerji təchizatı (məsələn, dizel) generator) donuzxanada ventilyasiya və temperatur nəzarətini təmin etmək üçün dərhal işə salınmalıdır. Donuz Təsərrüfatı üçün Bioqaz Generator Seti mexaniki nasazlıq səbəbindən dayanarsa, Keçeng Elektrik Enerjisinin (400-xxx.xxxx) satış sonrası xidməti ilə əlaqə saxlayın. Biz 2 saat ərzində cavab verəcək və 24 saat ərzində yerində təmir işləri aparacaq.
